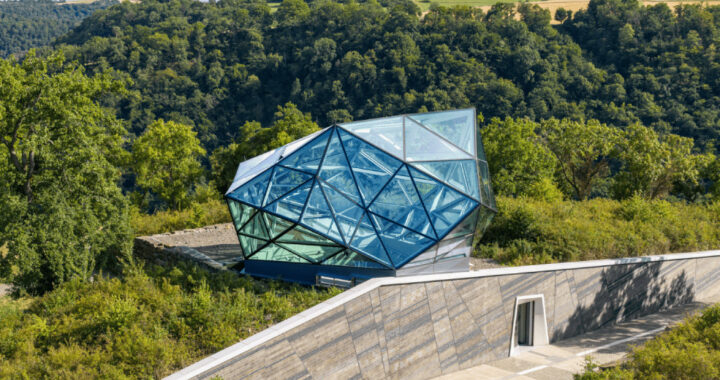

Die Loreley, eine 132 Meter hohe Schieferfelswand am Mittelrhein bei Sankt Goarshausen. Im Rahmen der Neugestaltung des Loreley-Plateaus entstand die neue Mythos- und Ausstellungshalle – der sogenannte „Gläserne Fels“.
Da Vögel an dieser exponierten Stelle besonders gefährdet sind, war Vogelschutz ein zentrales Thema bei der Planung der gläsernen Dachkonstruktion.
Die Lösung: Saflex™ FlySafe™ 3D
Für die gläserne Konstruktion kam Saflex™ FlySafe™ 3D zum Einsatz – eine speziell entwickelte PVB-Folie mit integrierten 3D-Pailletten, die Vögel hochwirksam vor Kollisionen mit Glas schützt. Die Folie wird in das Verbundsicherheitsglas laminiert, ist dadurch dauerhaft vor Witterung und mechanischer Beanspruchung geschützt und erfordert keine besondere Wartung. Der exklusive Vertrieb erfolgt über unseren Partner Eastman. Mehr zur Kooperation mit Eastman erfahren Sie hier!
Die Markierungen bestehen aus Punkten in einem Raster mit 9 mm Durchmesser und 90 mm Abstand von Punktmitte zu Punktmitte, wodurch etwa 0,8 % der Glasoberfläche abgedeckt werden. Das Raster wurde im Flugtunnel sowohl für transparente und spiegelnde Glasflächen geprüft und als hochwirksam eingestuft. Für spiegelnde Glasflächen gilt diese Einstufung für alle Glasaufbauten bis zu einem äusseren Reflexionswert der Glasscheibe von 19%. Geschützt im Verbundsicherheitsglas wirkt die Markierung über die gesamte Lebensdauer der Verglasung.
Umsetzung der gläsernen Struktur
Für den Gläsernen Fels planten, fertigten und montierten die Fassadenexperten von Frener & Reifer das Stahl-Raumtragwerk. Die Dachkonstruktion besteht aus unregelmässigen dreieckigen Glasflächen auf lasergeschweissten Trägern, verbunden durch gefräste Freiform-Knoten. Mit einer Höhe von 8,45 m, einer Breite von 12,4 m und einer Länge von 15,7 m umfasst die Fassade rund 350 m² Glas auf 102 Scheiben, bei einem Gesamtgewicht von 28 t und etwa 18,5 t Stahl.
Die Gläser für die Fassade wurden von Eckelt – a vandaglas company hergestellt. Das Design stammt von Pohl Architekten.
Funktion trifft Form
Dank dieser Partnerschaften konnten wir eine Lösung umsetzen, die ästhetisch hochwertig, architektonisch anspruchsvoll und vogelfreundlich ist – ein Projektbeispiel, wie moderne Glasarchitektur und Naturschutz Hand in Hand gehen.
